适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测。
技术支持：18702111858
功能：

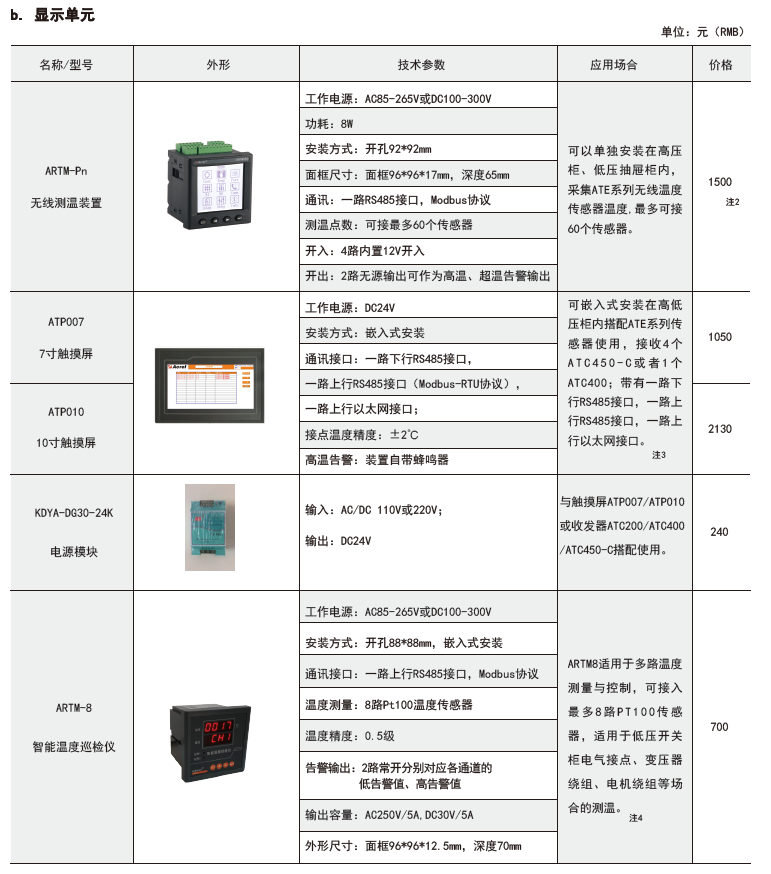

ARTM-Pn无线测温装置:ARTM-Pn无线测温装置可以单独安装在高压柜、低压抽屉柜内，每台装置可以接收18个传感器的数据，传感器型号可选配ATE100、ATE200、ATE300。装置带有一路485接口，可将采集到的温度数据上传到监控中心。
ARTM8温度巡检仪:ARTM系列温度巡检测控仪适用于一路或多路温度的测量和控制，主要应用于火电厂、水电站等场合的温度巡检测量及控制。测量8通道Pt100温度，也可以屏蔽其中任意通道。每一通道温度测量对应2段报警，继电器输出可以任意设置报警方向及报警值。
无线测温集中采集触摸屏:无线测温触摸屏可以嵌入式安装在高压柜、低压抽屉柜内，每台装置可以接收240个传感器的数据，可与ATE100、ATE200、ATE300三种传感器选配使用。装置带有一路485接口、可选配一路以太网口，可将采集到的温度数据上传到监控中心。
应用范围：
适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测。
订货范例：
技术要求：1面高压柜内断路器触头6点、母排3点无源无线测温
辅助电源：AC/DC 220V
显示方式：单独无线温度显示
综上所述，确定型号为：无线测温装置：ARTM-P9-300,1台;无线测温传感器：ATE300,9个
订货范例：
技术要求：10面高压柜内断路器触头6点、母排3点无线测温
无线传感器要求：电池供电、无线
显示方式：集中无线温度显示
综上所述，确定型号为:无线测温集中触摸屏：AARTM-7062HT-4(HI),1台;无线测温传感器：ATE200,90个;无线测温收发器：ATC200,10个
订货范例：
技术要求：10面高压柜内断路器触头6点、母排3点无线测温
无线传感器要求：无源无线
显示方式：集中无线温度显示
综上所述，确定型号为：无线测温集中触摸屏：ARTM-7062HT-4(HI),1台;无线测温传感器：ATE300,90个;无线测温收发器：ATC400,1个;电源模块：ARTM-KDYA-DG30-24K，1个。
电气接线点在线测温方案配置

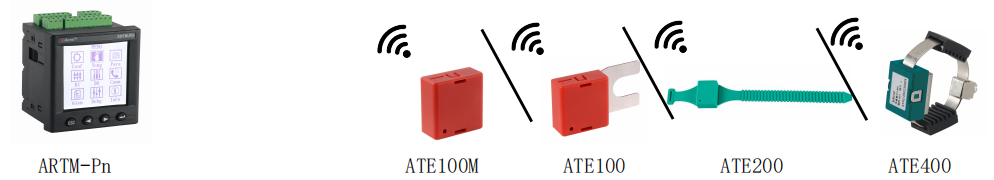

1 高低压柜内电气接点无线测温（单柜就地显示）配置方案

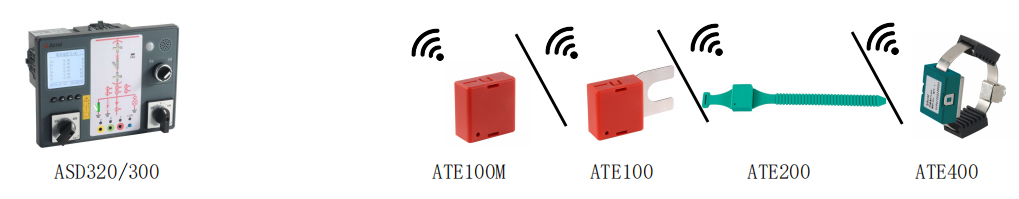

2 高低压柜内电气接点无线测温带操显功能（单柜就地显示）配置方案
3 高低压柜内电气接点无线测温（不需要就地显示） 配置方案

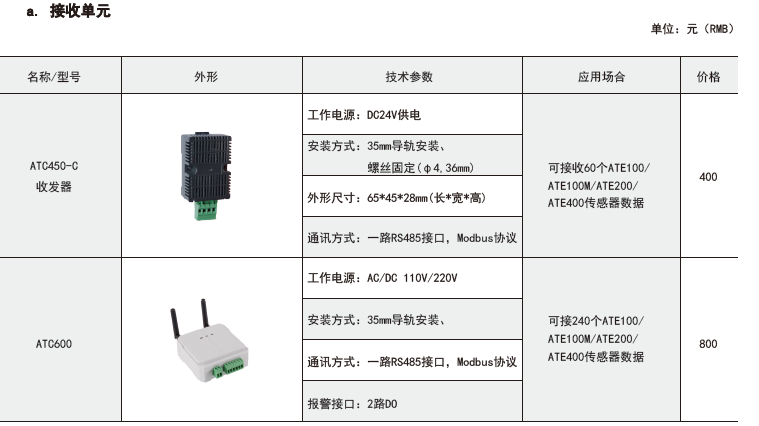

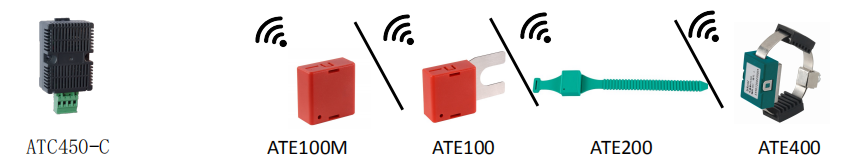

a.1 集中式（ATC450-C）
说明：ATC450-C无线温度收发器可连接60路无线温度传感器ATE100/100M/200/400，可接收多台柜内的无线温度传感器温度信号。

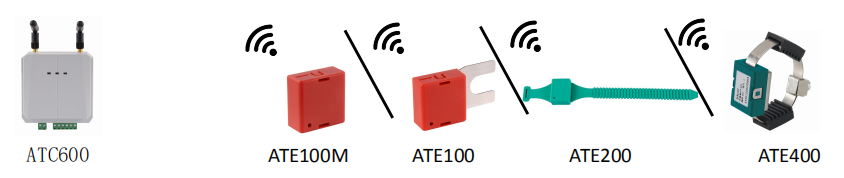

a.2 集中式（ATC600）
说明：ATC600无线温度收发器可连接240路无线温度传感器ATE100/100M/200/400，可接收多台柜内的无线温度传感器温度信号,且具有透传功能。
4 高低压柜内电气接点无线测温（集中就地显示）

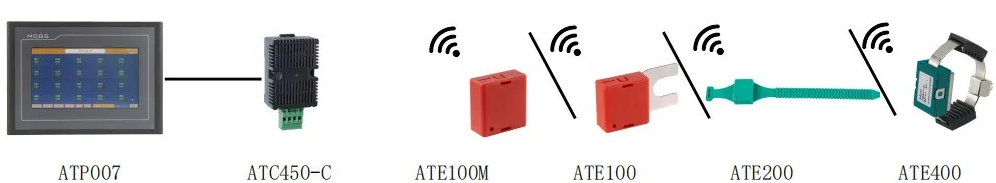

a. 触摸屏搭配ATC450-C

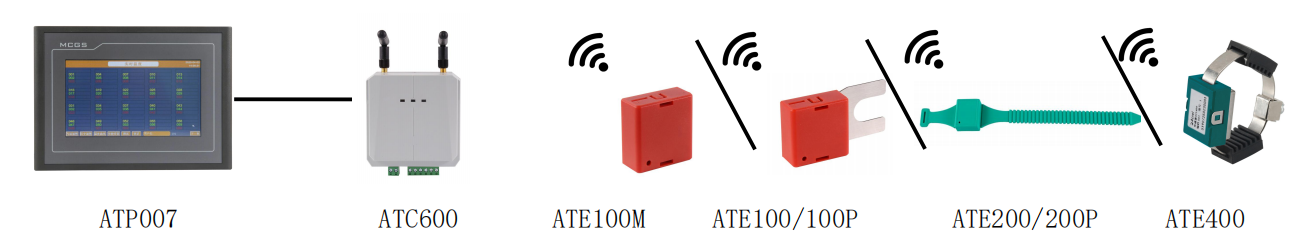

b. 触摸屏搭配ATC600
说明：触摸屏顺利获得RS485接口连接一只ATC600实现开关柜温度集中显示，一只个ATC600可接收240只无线温度传感器ATE100/100M/200/400。
5 配电室集中监测

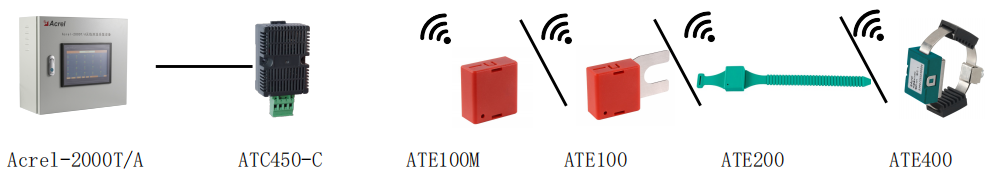

a. Acrel-2000T/A搭配ATC450-C
说明：Acrel-2000T/A顺利获得RS485接口连接4只ATC450-C实现开关柜温度集中显示，一只个ATC450-C可接收60只无线温度传感器ATE100/100M/200/400。
b. Acrel-2000T/A搭配ATC600
说明：Acrel-2000T/A顺利获得RS485 接口连接一只ATC600实现开关柜温度集中显示，一只个ATC600可接收240只无线温度传感器ATE100/100M/200/400。

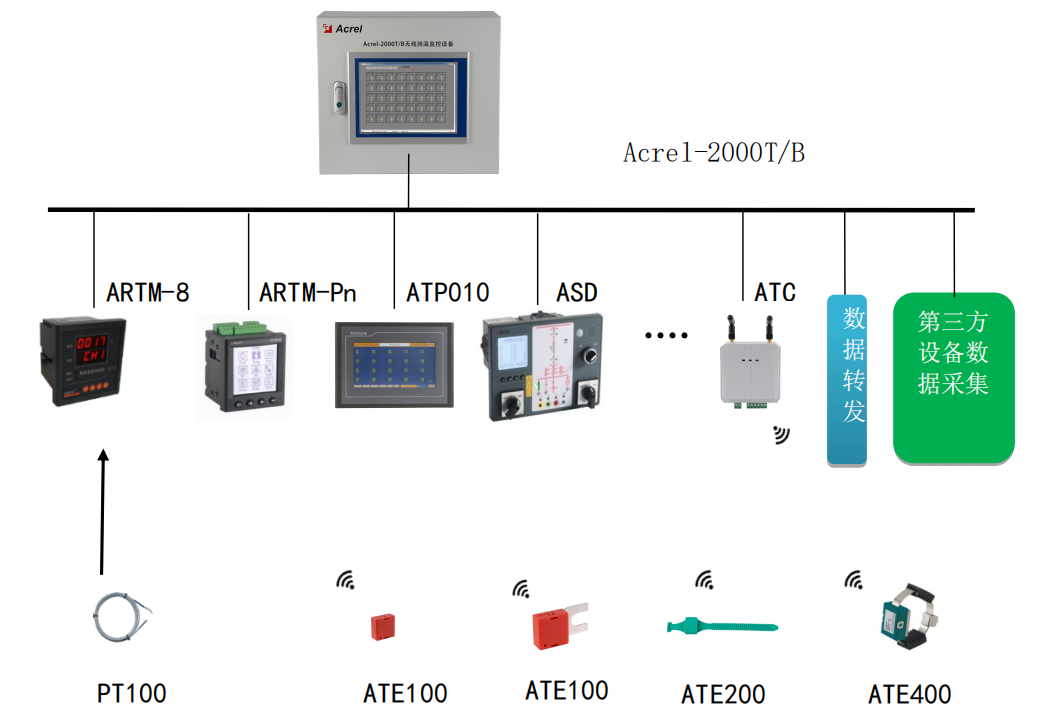

c. Acrel-2000T/B 配电室集中监测
说明：Acrel-2000T/B不仅可以顺利获得RS485连接多种ATC收发器接收所有型号传感器实现集中显示，还可以通讯连接配电室内无线测温相关就地显示装置实现集中显示，同时还可以连接配电室内智能操控、微机保护、电力仪表等电力监控设备进行监测。

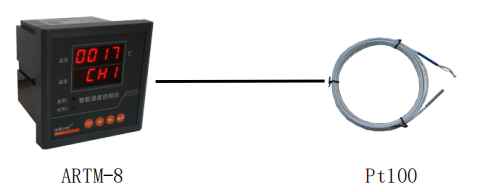

说明：ARTM-8温度巡检仪可配8路Pt100传感器，有线连接，Pt100传感器客户自配，测量低压电气接点时Pt100传感器需实行绝缘处理。
4 无线测温系统解决方案
